Plasmaschneidanlage MasterCut Eco

DE

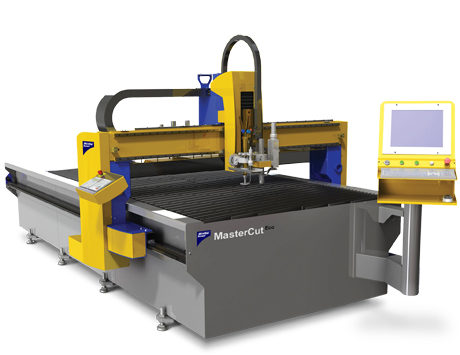

Die MasterCut Eco - Jetzt noch kompakter und vielseitiger

Die MasterCut Eco ist ein Kraftpaket, auf das bereits zahlreiche Kunden vertrauen und das sich in vielen Produktionen tagtäglich bewährt. Die kompakte und robuste CNC-Schneidanlage gibt es im Paket mit einer Plasmastromquelle Ihrer Wahl und einem leistungsstarken Filtersystem. Sie haben die Wahl zwischen fünf Anlagenformaten von 3 x 1,5 bis hin zu 6 x 2 Metern. Spitzentechnologie zu einem vernünftigen Preis: Sichern Sie sich mit der MasterCut Eco ein Schneidsystem mit hervorragender Schnittqualität und höchster Präzision, das intuitiv und einfach zu bedienen ist.

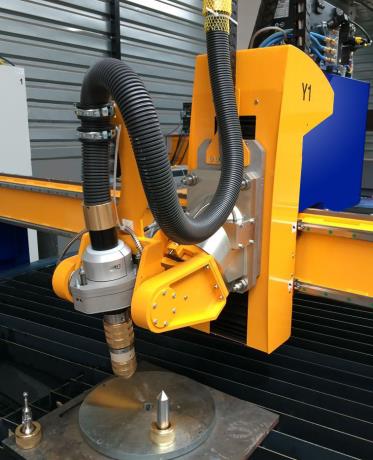

Optional kann die MasterCut Eco jetzt auch mit einem Fasenaggregat für eine saubere und effiziente Schweißnahtvorbereitung ausgestattet werden.

Noch größerer Schneidbereich

Die MasterCut Eco kann jetzt auch mit einem leistungsstarken 280 Ampere Plasmasystem ausgestattet werden, was die maximal zu schneidende Materialstärke auf bis zu 50 mm erhöht.

Jetzt in 5 wählbaren Formaten

Um das MasterCut Eco Schneidpaket noch besser an Ihre Produktion anzupassen, bieten wir Ihnen jetzt die Möglichkeit, zwischen fünf gängigen Anlagenformaten zu wählen.

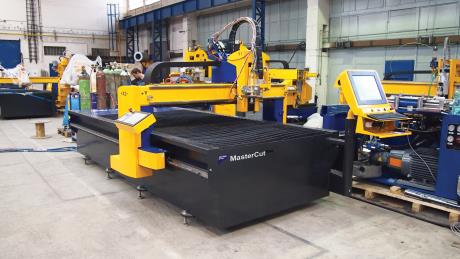

Noch kompakter im Aufbau

Platz ist kostbar – deswegen wurde die neue MasterCut Eco auch als vollständige Insellösung konzipiert. Weniger Platzbedarf für Steuerkonsole, Verkabelung und Medienversorgung gibt Ihnen deutlich mehr Raum zum Arbeiten.

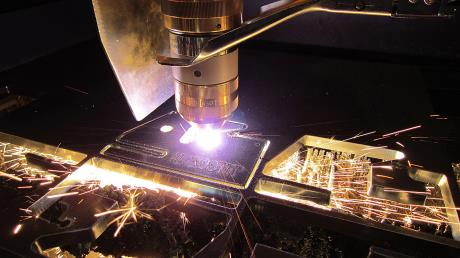

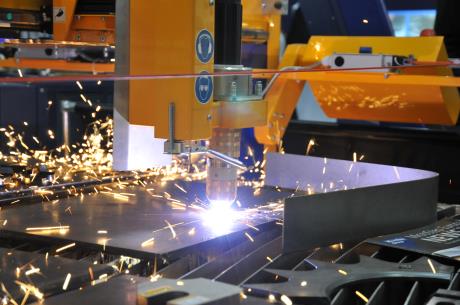

Hervorragende Schnittqualität

Bessere Schnittqualität bedeutet weniger Nachbearbeitung – Bauteile können mit wesentlich weniger Aufwand weiterverarbeitet werden, was dabei helfen kann, Fertigungskosten einzusparen.

Sparsam in Betrieb und Unterhalt

Kostenersparnis in allen Punkten – moderne Plasmasysteme bestechen im Vergleich zu Laser durch hohe Schneidgeschwindigkeiten sowie hervorragende Schnittqualität bei wesentlich geringeren Kosten.

Intuitiv und einfach produzieren

Damit Sie sich voll auf Ihre Produkte konzentrieren können, hilft Ihnen die iMSNC®-Steuerung, Zeichnungen und Schneidpläne intuitiv in fertige Bauteile umzusetzen.

Höchste Präzision

Kompromisslose Qualität auch bei der Wahl der Komponenten – Linearführung an allen Achsen, schrägverzahnte Antriebe, massive Stahlportale sowie Überwachung aller elektronischen Komponenten.

Platzsparend & einfach montiert

Durch das easySetup®-Aufstellkonzept ist die MasterCut Eco in kurzer Zeit montiert und betriebsbereit. Die kompakte Ausführung mit integrierter Steuerung und ergonomischem Touch-Bedienpanel spart wertvollen Raum.

Maße

Effektive Länge des Arbeitsbereichs*² 3.000 bis 6.000 mm
Effektive Breite des Arbeitsbereichs*² 1.500 bis 2.000 mm
Schneidprozess Plasma, Autogen

*² Der gesamte Arbeitsbereich kann mit dem Werkzeug vollständig bearbeitet werden

Werkzeuge

Anzahl der Werkzeuge 2 (1x Plasma, 1x Autogen)
Max. Materialstärke Plasma* je nach Stromquelle
Max. Materialstärke Autogen 100 mm
Gasadressierung bei Plasma und Autogen vollautomatisch

* Alle Angaben zur max. zu schneidenden Materialstärke laut Herstellerprospekt

Präzision

Positioniergeschwindigkeit 35.000 mm/min.
Positioniergenauigkeit nach DIN 28206
X-, Y-Achse Linearführungen, doppelt angetrieben und schrägverzahnt
Z-Achse               Kugelumlaufspindel
Portalausführung massives Stahlportal

Steuerung & Software

Steuerung MicroStep iMSNC®
Hauptsteuerpanel ergonomisches 17" Touchscreen Bedienpult
Zusätzliche Bedieneinheit zusätzliches LCD Panel am Portal

Filter & Absauganlage

Bezeichnung TEKA FilterCube Eco 75 oder Eco 110
Motorleistung bis zu 11 kW (je nach gewählter Stromquelle)
Funkenvorabscheider FVS 800
Schallpegel 76 dB
