CNC Abkantpressen PBH - BIG - große Abkantpressen bis 4000 Tonnen

Die Abkantpressen der PBH - BIG - Baureihe von YAWEI sind speziell auf Kundenanforderung spezifizierte große CNC Abkantpressen mit bis zu 20 gesteuerten Achsen und einer Tonnage bis 4000 Tonnen.

Beispiele:

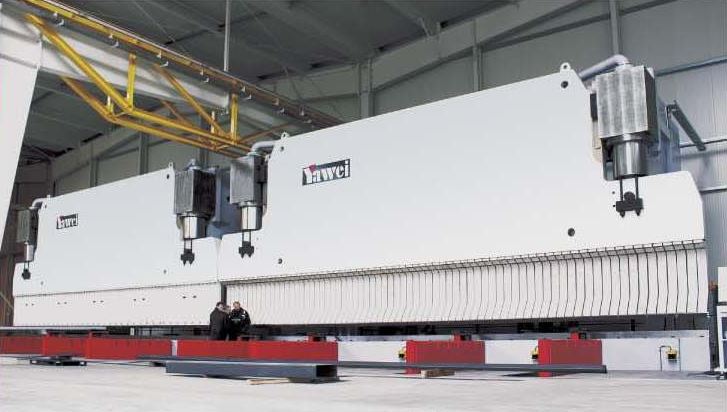

Abb.: PBB 2000-15200-15C



  • 3 Achsen - CNC - Steuerung CYBELEC ModEVA 19T mit 2D-Farbgrafikbildschirm und Touchscreen für die Achsen Y1/Y2 (Pressbalken auf und ab), X (Hinteranschlag vor und zurück)


  • Heidenhain Glasmaßstäbe
  • Automatische Kompensation der Ständerauffederung
  • VOITH Hydrauliksystem
  • Hohe Eilganggeschwindigkeiten des Pressbalkens bei der Ab- und Aufwärtsfahrt
  • Automatische hydraulische Bombiereinrichtung (Gegendruckeinrichtung) durch hydraulische Flachzylinder, eingebaut in einem dreigeteilten Pressentisch für die absolute Biegewinkelgenauigkeit über die gesamte Biegelänge
  • Große Einbauhöhen, Hubwege und Ausladungen
  • Vierfache Pressbalkenführung
  • Sicherheit: Lazersafe Lichtschranken
Spezifikation Presskraft Tischlänge

Abstand zw.

Ständern

Ausladung Verfahrweg Öffnungsweite
  kN mm mm mm mm mm
PBH 220-5100 2200 5100 4200 410 215 400
PBH 220-6200 2200 6200 5100 410 265 500
PBH 300-5100 3000 5100 4200 410 265 500
PBH 300-6200 3000 6200 5100 410 215 500
PBH 400-4100 4000 4100 3200 510 315 520
PBH 400-5100 4000 5100 4200 510 315 520
PBH 400-6200 4000 6200 5100 510 315 520
PBH 500-4100 5000 4100 3200 510 315 520
PBH 500-5100 5000 5100 4200 510 315 520
PBH 500-6200 5000 6200 5100 510 315 520
PBH 500-8200 5000 8200 6500 510 315 520
PBH 630-5100 6300 5100 4200 510 315 520
PBH 630-6200 6300 6200 5100 510 315 520
PBH 630-8200 6300 8200 6500 510 315 520
PBH 800-6200 8000 6200 5100 610 410 620
PBH 800-8200 8000 8200 6500 610 410 620
PBH 800-10200 8000 10200 8100 610 410 620
PBH 1000-6200 10000 6200 5100 610 410 620

weitere Größen auf Anfrage. Auch Zwischengrößen sind möglich. Alle Pressen werden entsprechend der Endprodukte des Kunden spezifiziert und gebaut.

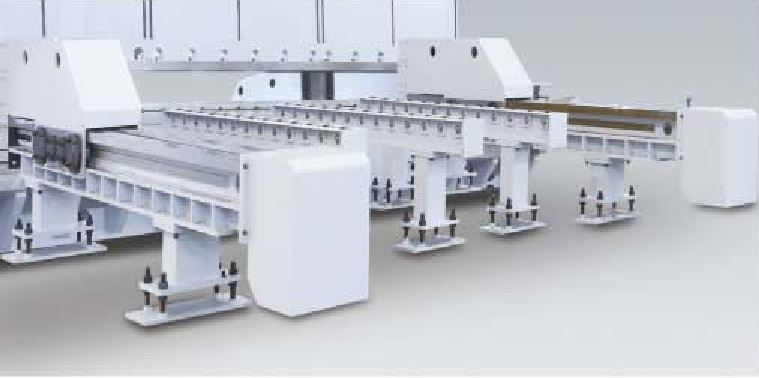

  • Hydraulische Biegehilfen
  • Erweiterte Hub-und Einbauhöhe
  • Hydraulische Klemmsysteme für Werkzeuge
  • verstellbare Matrizensysteme


  • 6-Achsen gesteuerter Hinteranschlag
  • automatische Materialvorschub

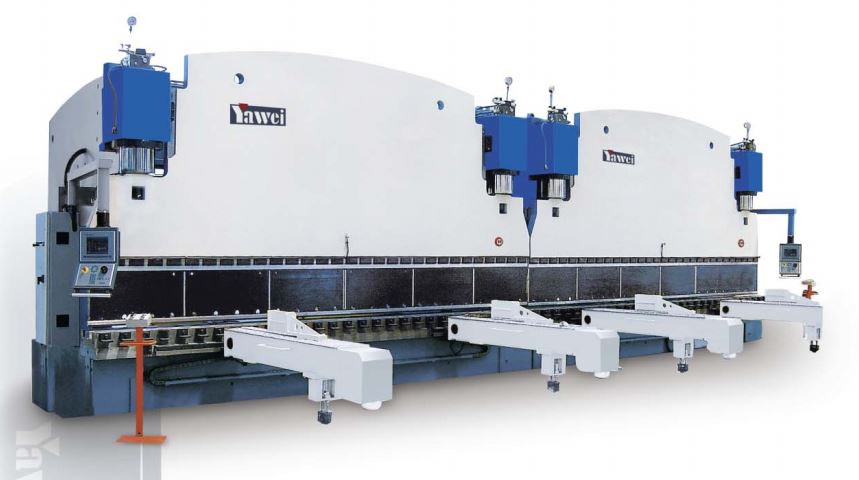

  • Tandem-Ausführung



  • Roboterautomatisierung
