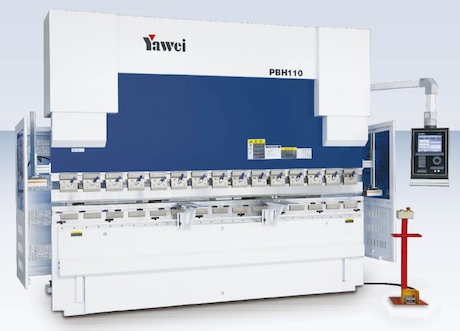

PBH - Prasy krawędziowe sterowane CNC z wysokiej klasy osprzętem
Prasy serii PBH prod. firmy SMD - YAWEI stanowią szybkie, wysoce dokładne prasy krawędziowe sterowane CNC do formowania blach wg zdefiniowanych łuków i kątów. Te hydrauliczne prasy krawędziowe CNC w uwzględnieniu aktualnych przepisów w zakresie bezpieczeństwa dają użytkownikom wszechstronne możliwości. Samo wyposażenie standardowe tych pras zapewnia produktywność i dokładność, która dotąd możliwa była jedynie na wiele droższych prasach krawędziowych. Oczywiście dostępne są także układy pomiarowe i różnorodne osie sterowane CNC.

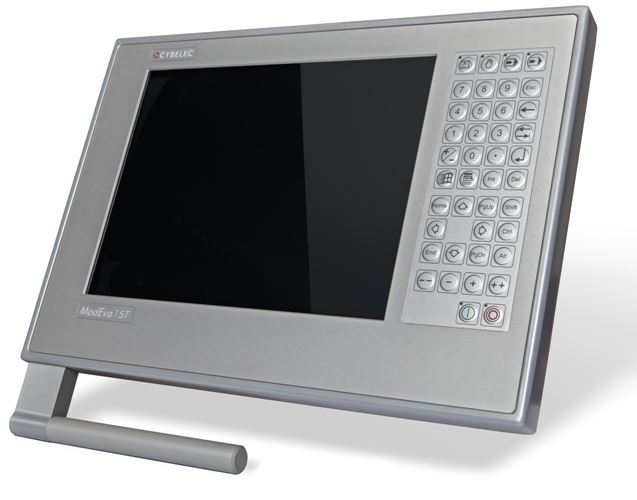

- 4-osiowe sterowanie CNC model CYBELEC ModEva 15S z kolorowym monitorem 2D i ekranem dotykowym dla osi Y1/Y2 (belka dociskowa góra-dół), X (docisk tylny w przód - w tył) oraz R (docisk tylny góra-dół), na zamówienia grafika 3D i pomiar kątów
- Liniały HEIDENHAIN z prowadnicami liniowymi
- Automatyczna kompensacja amortyzacji stojaków
- Bardzo duże prędkości belki dociskowej w trybie szybkim przy ruchu góra-dół
- Automatyczna hydrauliczna przeciwwaga w postaci płaskich cylindrów hydraulicznych w każdej prasie krawędziowej typu PBH zamontowana w trzyczęściowy stół pracy dla zapewnienia absolutnej dokładności kątów na całej długości cięcia.

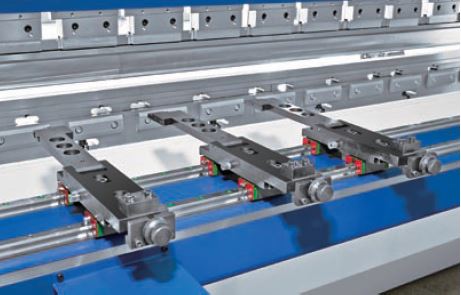

- Obie osie tylnego docisku to w osie w pełni sterowane CNC z wrzecionami obrotowymi i prowadnicami liniowymi zapewniającymi dokładność posuwu oraz powtarzalne, precyzyjne pozycjonowanie.
- Niezwykle duże wysokości zabudowy, drogi posuwu i wysięgi
- Poczwórna belka dociskowa
- Bezpieczeństwo: Fiessler AKAS II ze zintegrowanym sterowaniem bezpieczeństwa
- Certyfikat zgodności CE
|
Specyfikacja
|
Siła dociskowa
|
Długość stołu
|
Rozstaw stojaków |
Wysięg
|
Droga
posuwu |
Zakres
rozwarcia |
| kN | mm | mm | mm | mm | mm | |
| PBH 80-2550 | 800 | 2550 | 2150 | 350 | 215 | 400 |
| PBH 110-3100 | 1100 | 3100 | 2600 | 410 | 265 | 450 |
| PBH 160-3100 | 1600 | 3100 | 2600 | 410 | 265 | 450 |
| PBH 160-4100 | 1600 | 4100 | 3600 | 410 | 265 | 450 |
| PBH 220-3100 | 2200 | 3100 | 2600 | 410 | 265 | 450 |
| PBH 220-4100 | 2200 | 4100 | 3600 | 410 | 265 | 450 |

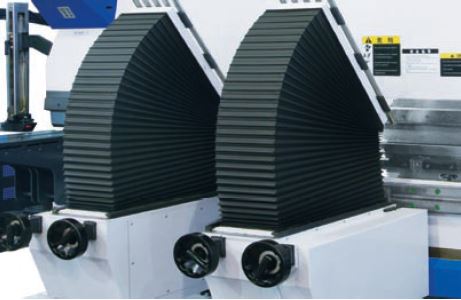

- Hydrauliczne podpory wysuwne
- Rozszerzona wysokość posuwu i zabudowy

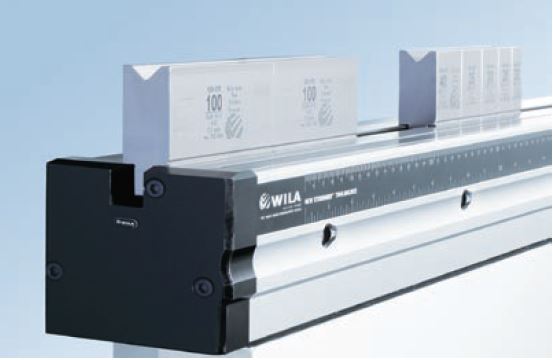

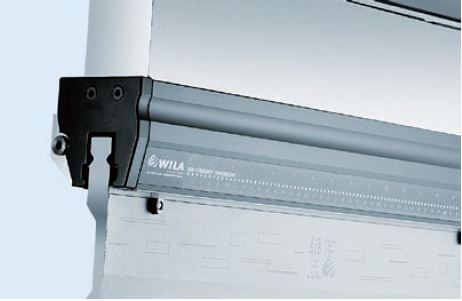

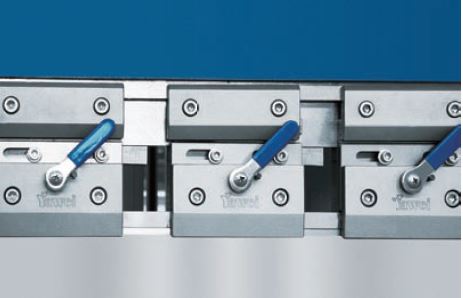

- Hydrauliczny system zaciskowy
- sterowany 6-osiowo tylny docisk
- Wersja tandem

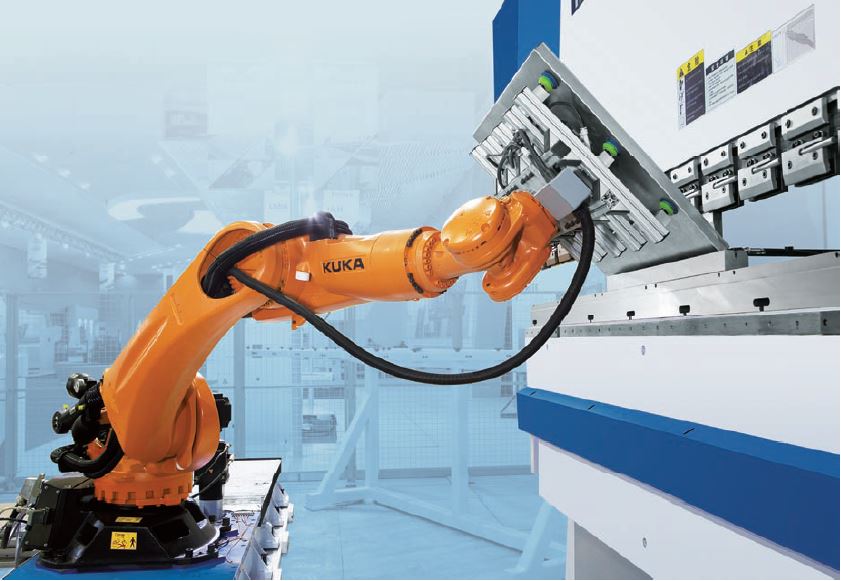

- Robotyka
